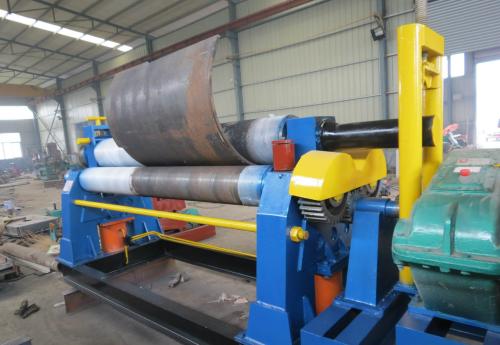

卷板機回轉液壓系統
發布時間：2019-02-11 16:25:09瀏覽次數：791次
卷板機回轉液壓系統馬達轉動速度圖可知，在0.1s內，馬達轉速迅速上升到卷板所需的對應轉速，響應速度迅速且轉速穩定。在第三階段開始時，卷板機由于突然換向使壓力瞬間增大，導致轉速的增大。圖4為液壓馬達進口壓力曲線，除剛啟動和突然換向時有瞬間壓力波動外，壓力均保持在20bar附近，無明顯波動。在Sketch模式下，將負載信號分別改為階躍信號、線性信號、正弦信號在Simulation模式下，設置運行時間為15s，通信時間設置為0.01s，點擊運行在AMESim仿真軟件Sketch模式下，根據上述回轉液壓系統原理，從AMESim組件庫中直接選取組建模型或利用HCD庫中的模型搭建自己所需組件，建立仿真模型。
模型搭建完成后，轉為Submodel模式，給各元件選擇合適的子模型為了檢測該系統的穩定性，本文除對正常運行情況下（恒負載）系統回路動作及馬達進口壓力變化特性曲線進行研究外，還采用了三種不同信號在AMESim調速閥組件中，對兩根彈簧剛度進行合適的修正，液壓馬達轉速和進口壓力無明顯變化。在AMESim緩沖補油閥中溢流閥組件中，對彈簧的預緊力進行合理修正，調整溢流閥溢流壓力為22bar，液壓馬達進口壓力沖擊明顯改善。系統運行到第10s（即突然換向）時，液壓馬達的進口壓力瞬時增加到57bar，轉速瞬時增加到320r/min，液壓馬達壓力和轉速產生了較大的沖擊，會縮短液壓馬達的工作壽命，還可能導致馬達出現“爬行現象”，致使卷板時產生震動，降低了卷制的穩定性。
