法蘭機
發布時間：2021-04-19 03:05:13瀏覽次數：2202次
一、 設備概述：
該法蘭機是用于金屬板材型材彎曲、變型的一種通用設備，它借助于專用工具或其它設備來完成板材端面的預彎，可以卷制圓形、弧形工件，在石油、化工、鍋爐、水電、造船、工業設備安裝以及機械制造行業中有著廣泛的應用。

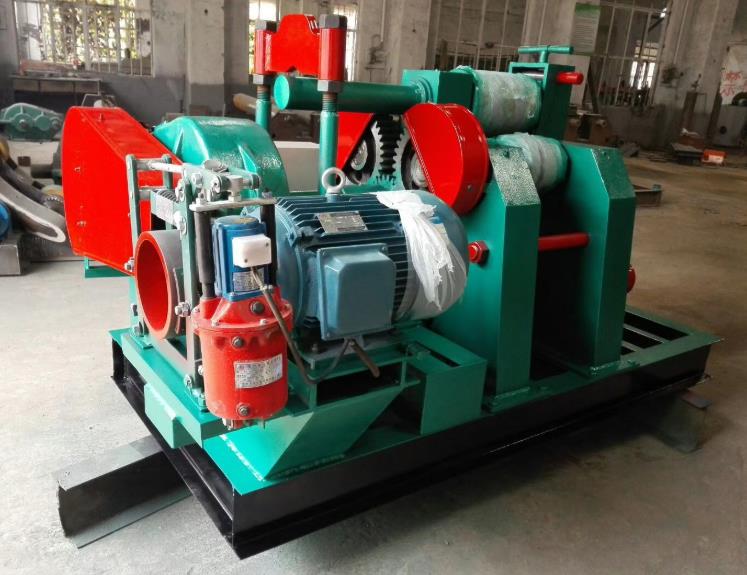

該機為三輥對稱式法蘭卷制機。上輥在兩下輥中央的對稱位置做升降運動，通過蝸輪蝸桿而獲得，其特點是安全、穩定。兩下輥分別通過減速機的輸出齒輪與下輥齒輪嚙合做旋轉運動，為板材行走提供動力，為機械傳動。整體式結構，基礎簡單，移動方便 。
二、設備基本配置：
1、工作輥：工作輥是設備的重要工作部件，工作輥是設備的重要工作部件，輥子及模具材質45#鍛材，精車后表面高頻淬火處理，工作輥法蘭卷制工作面采用堆焊處理，硬度HRC55-65。
2、底座及支架：底座及支架是機器設備的主要受力構件，必須有足夠的強度和剛度。支架鏜床加工，保證了裝配精度、同心及平行度。底座與支架配合部分全部銑床加工，提高裝配精度和設備使用精度及壽命。機架采用鋼板焊接結構，振動時效處理，消除內應力。左右立柱以螺釘固定于底座上，中間用連桿連接，使機架保證處于精確位置.
3、機械傳動部分：機械傳動采用蝸輪蝸桿傳動，蝸輪選用耐磨的球墨鑄鐵材質，并且使用萬向節連軸器，保證蝸輪蝸桿的使用壽命以及精度，主電機11KW,減速機ZQ400；壓下電機5.5KW，減速機ZQ250。
4.電器部分：主要電器元件皆用正泰等國內名牌系列，移動手柄操作，簡單便捷。
5、潤滑：軸瓦采用世界先進耐磨材料—自潤滑軸承，提高了易損件的使用壽命。每個潤滑點留有潤滑孔，便于注油，方便維護。
6、放倒裝置：本機放倒裝置為手動操作，省工省時，簡單方便。
7、模具：設備配模具一套，手動調節卷制法蘭厚度。
