數控卷板機彎卷筒體原理
發布時間：2019-01-27 10:55:25瀏覽次數：815次

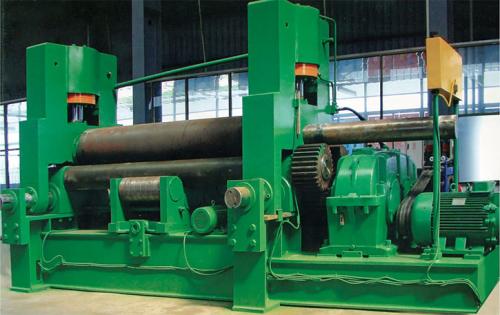

數控卷板機利用三輥滾彎原理，使板材彎曲成圓形，圓錐形或弧形工作。通過進板軌道臺進入主動輥與從動輥縫隙之間的金屬板在在摩擦力、壓緊力的作用下，數控卷板機會向著數控卷板機的后面緩緩移動。移動過程中板材的邊緣會接觸到被動輥（側輥）的邊緣，因被動輥（側輥）稍向上偏移，會引導板材向上彎曲并依靠摩擦力的作用繼續向后上方移動。隨著板材的逐步移動，板材會自然變成彎曲的形狀，但距離完全的圓筒形容器還有一定的差距。適量調節支撐側輥的滑塊高度，兩邊同步上調，隨著側輥的上移，彎曲板材的曲率半徑會逐漸減小。重復上述操作調節側輥高度位置，然后再卷板，直至圓筒的兩個邊緣逐步接近。
當數控卷板機卷制的板材趨于圓形時，筒體兩邊緣慢慢靠近，這時先暫停電源，用電焊機將筒體兩個邊緣的結合處分段焊接。焊接完成后，應用卷板經驗公式，通過需要彎卷的筒體理論半徑R計算出側輥最佳的調節位置，然后準確調接側輥位置。通過側輥的下壓和上、下輥的對滾來完成筒形工件的卷制,下輥為主傳動，通過下輥齒輪與上輥齒輪嚙合，帶動上輥轉動；側輥作直線傾斜升降運動，剩余直邊小、結構簡單、具有預彎和卷圓雙重功能。所謂理論剩余直邊，就是指平板開始彎曲時最小力臂。其大小與設備及彎曲形式有關。
